BirdBlocker BB-TopGuard – Antiposado para placas solares

BirdBlocker BB-TopGuard es un sistema antiposado para placas solares diseñado para dificultar que las aves se posen sobre el borde superior de los paneles fotovoltaicos. Al evitar que este borde se convierta en un punto habitual de descanso para aves como palomas, gaviotas, cuervos y otros pájaros, ayuda a reducir los excrementos que pueden caer sobre la superficie de los módulos.

BB-TopGuard está especialmente indicado para instalaciones fotovoltaicas sobre cubiertas planas, parques solares sobre suelo e instalaciones solares flotantes. Se fija directamente al marco del panel mediante clips, sin necesidad de perforar ni modificar el módulo.

Cada caja contiene 30 metros de BB-TopGuard, en tiras de 1 metro. Los clips de montaje se venden por separado.

Este producto está disponible en dos versiones: Standard y Double. Antes de elegir una de ellas, es importante entender qué protege cada versión y cómo están dispuestos los paneles de tu instalación.

BB-TopGuard Standard y Double: ¿qué diferencia hay?

• BB-TopGuard Standard: incorpora varillas verticales y protege directamente el borde superior del panel sobre el que se instala. Es la versión utilizada en instalaciones con filas orientadas al sur y también forma parte de determinadas configuraciones este-oeste.
• BB-TopGuard Double: incorpora las mismas varillas verticales y añade varillas inclinadas de 10 cm de longitud que se proyectan hacia el hueco existente entre dos filas de paneles enfrentadas. Se utiliza en determinadas configuraciones este-oeste.

Importante: BB-TopGuard Double no protege por sí solo el borde del panel situado enfrente. En instalaciones este-oeste, cada uno de los dos bordes enfrentados necesita su propia tira de BB-TopGuard. La separación entre ambos determina si debes instalar Standard o Double en cada lado.

¿BB-TopGuard Standard o Double? Cómo elegir correctamente

Instalaciones orientadas al sur

En una instalación sobre cubierta plana orientada al sur, las diferentes filas de paneles están inclinadas en la misma dirección.

En este tipo de instalación se utiliza BB-TopGuard Standard, colocado sobre el borde superior elevado de cada fila que quieras proteger.

BB-TopGuard Standard es también la versión indicada para parques fotovoltaicos instalados sobre suelo y sistemas solares flotantes.

Instalaciones este-oeste con paneles enfrentados

En una configuración este-oeste, dos filas de paneles están inclinadas en direcciones opuestas y sus bordes superiores quedan enfrentados.

Para elegir la combinación correcta debes medir la separación entre los dos bordes superiores enfrentados, es decir, el hueco existente entre los bordes de los paneles y no la distancia entre estructuras o filas completas.

Standard + Standard, Double + Standard y Double + Double no son packs. Estas expresiones indican qué versión de BB-TopGuard debe instalarse sobre cada uno de los dos bordes enfrentados. Las cajas de Standard y Double se adquieren por separado.

¿Qué protege exactamente BB-TopGuard Double?

BB-TopGuard Double protege directamente mediante sus varillas verticales el borde del panel donde está instalado. Además, incorpora varillas inclinadas de 10 cm de longitud que se proyectan hacia el espacio existente entre las dos filas enfrentadas.

Estas varillas adicionales ayudan a proteger el hueco, pero no llegan a sustituir la protección del borde del panel situado enfrente. Por eso ese segundo borde necesita también BB-TopGuard Standard o Double, dependiendo de la separación existente.

¿Qué estás comprando?

• 30 metros de BB-TopGuard de la versión seleccionada: Standard o Double.
• Cada tira individual tiene 1 metro de longitud.
• Fabricado en acero inoxidable.
• Los clips de montaje no están incluidos y deben añadirse por separado.
• En instalaciones este-oeste puede ser necesario adquirir cajas de las dos versiones.

¿Cuánto BB-TopGuard necesito?

El cálculo se realiza en metros lineales de borde superior que necesitas proteger.

Instalación orientada al sur

Suma la longitud de los bordes superiores de todas las filas sobre las que vayas a instalar BB-TopGuard Standard.

Como cada caja contiene 30 metros, divide los metros lineales totales entre 30 y redondea siempre hacia arriba al número de cajas completas necesarias.

Instalación este-oeste

En configuraciones este-oeste debes calcular los dos bordes enfrentados. Después, según la separación entre ellos, asigna a cada borde Standard o Double y calcula las cajas necesarias de cada versión por separado.

Ejemplo: si tienes dos bordes enfrentados de 30 metros cada uno y una separación de 10 cm:

• primer borde: 30 m de Double;
• segundo borde: 30 m de Standard;
• compra necesaria: 1 caja de BB-TopGuard Double + 1 caja de BB-TopGuard Standard, además de los clips correspondientes.

Si tienes dudas sobre el cálculo, puedes enviarnos fotografías o un plano de la instalación, las longitudes de las filas y, en sistemas este-oeste, la separación entre los bordes enfrentados.

¿Cuántos clips necesito para instalar BB-TopGuard?

Los clips de montaje se venden por separado. Como referencia para calcular la cantidad, puedes prever aproximadamente 8 clips por cada metro lineal de BB-TopGuard.

Cada bolsa contiene 50 clips, por lo que permite cubrir aproximadamente 6 metros lineales.

La cantidad exacta puede variar según el tipo de marco, la disposición de los módulos y las condiciones concretas de la instalación.

En instalaciones solares flotantes se recomienda utilizar una mayor densidad de clips debido a las cargas de viento y al movimiento de la plataforma. En estos proyectos recomendamos consultar previamente la instalación para calcular las fijaciones necesarias.

¿Qué clips necesita BB-TopGuard?

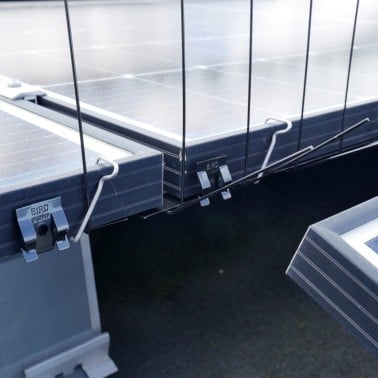

El clip adecuado depende del diseño y de las dimensiones del marco del panel solar. Los clips se ofrecen como accesorios independientes para que puedas seleccionar exactamente el modelo compatible con tus módulos.

Marcos con pestaña plana o Flat Flange

Para paneles con un marco tradicional que dispone de pestaña plana se utilizan los clips específicos para BB-TopGuard.

Para seleccionar el modelo adecuado hay que comprobar:

• W: profundidad de la pestaña del marco. Los clips disponibles cubren de 20 a 35 mm.
• H: altura del marco. Existen versiones para marcos de 30–35 mm y de 36–41 mm de altura.

Estas medidas suelen aparecer en la ficha técnica del panel fotovoltaico.

Marcos Box Design

Algunos paneles modernos utilizan un perfil cerrado o Box Design, especialmente en los lados cortos del módulo. En estos casos pueden utilizarse los BB-BoxClip correspondientes.

Para elegirlos se tienen en cuenta la altura y la anchura del perfil del marco:

• 8–13 mm o 14–18 mm: anchura del perfil.
• 30 mm o 35 mm: altura del perfil.

Por tanto, existen cuatro combinaciones habituales:

• 30 mm de altura × 8–13 mm de anchura;
• 35 mm de altura × 8–13 mm de anchura;
• 30 mm de altura × 14–18 mm de anchura;
• 35 mm de altura × 14–18 mm de anchura.

En marcos Box Design de 14–18 mm de anchura, la instalación de BB-TopGuard es compatible normalmente sin dificultad especial. También puede instalarse en perfiles de 8–13 mm, aunque el montaje puede resultar más ajustado.

Si tienes dudas sobre qué clip necesitas, envíanos la ficha técnica de tu panel solar. Con el dibujo o sección del marco podemos ayudarte a identificar la fijación adecuada.

¿Cómo funciona BB-TopGuard?

BB-TopGuard crea una barrera física antiposado sobre el borde superior del panel solar. Las varillas dificultan que las aves encuentren un punto estable donde apoyarse y permanecer sobre el módulo.

Al reducir el posado en ese punto, BB-TopGuard ayuda a disminuir una fuente habitual de excrementos sobre los paneles solares.

El sistema no utiliza electricidad, sonidos ni elementos móviles.

BB-TopGuard Standard

Cada tira mide 100 cm e incorpora varillas verticales de 17 cm de longitud medidas desde el punto de montaje.

La altura efectiva que sobresale por encima de la superficie del panel será algo inferior a 17 cm, ya que depende del grosor del propio módulo.

BB-TopGuard Double

También incorpora varillas verticales de 17 cm y añade varillas transversales inclinadas de 10 cm de longitud.

Los 10 cm corresponden a la longitud de la varilla inclinada y no deben interpretarse como 10 cm exactos de alcance horizontal.

¿Qué problema resuelve?

Las aves suelen utilizar el punto más elevado de una fila de paneles solares como lugar habitual de posado. Desde allí, sus excrementos pueden caer y extenderse sobre la superficie del módulo fotovoltaico.

En instalaciones solares de gran tamaño, esta suciedad puede provocar:

• más ciclos de limpieza;
• mayores costes de mantenimiento;
• pérdida de rendimiento energético;
• riesgo de aparición de puntos calientes;
• degradación de las células;
• reducción de la vida útil del activo.

BB-TopGuard actúa directamente sobre el origen de este problema: dificulta físicamente que las aves utilicen el borde elevado de los paneles como punto de posado. No debe interpretarse como un sistema que elimina cualquier posible excremento de aves sobre la instalación ni que sustituye el mantenimiento y limpieza normales de los módulos.

Principales ventajas de BB-TopGuard

• Diseñado específicamente para paneles solares: protege el borde superior utilizado por las aves como posadero.
• Ayuda a reducir los excrementos sobre los módulos: actúa sobre una de sus posibles fuentes.
• Instalación sin perforaciones: los clips se fijan directamente al marco del panel.
• Standard y Double: permite adaptar la instalación a configuraciones orientadas al sur y este-oeste.
• Sistema modular: tiras de 1 metro suministradas en cajas de 30 metros.
• Fabricado en acero inoxidable.
• Escalable: adecuado para proteger múltiples filas en grandes instalaciones fotovoltaicas.

¿Dónde puede instalarse BB-TopGuard?

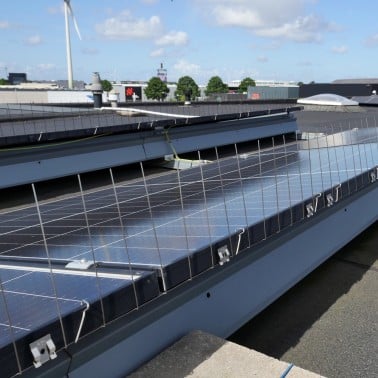

Cubiertas planas orientadas al sur

Se utiliza principalmente BB-TopGuard Standard sobre el borde superior elevado de las filas.

Cubiertas planas este-oeste

Se utiliza Standard y/o Double según la separación entre los bordes superiores enfrentados.

Parques fotovoltaicos sobre suelo

BB-TopGuard Standard está indicado para instalaciones solares en campo abierto y puede instalarse de forma modular a lo largo de las diferentes filas.

Instalaciones solares flotantes

También puede utilizarse BB-TopGuard Standard. Debido a las cargas de viento y al movimiento de la plataforma, se recomienda una mayor densidad de clips.

BB-TopGuard y BirdBlocker BB85, BB125 y BB200: ¿qué protege cada sistema?

Los dos sistemas solucionan problemas diferentes alrededor de los paneles solares.

BB-TopGuard está diseñado para dificultar que las aves se posen sobre el borde superior de los paneles.

Los modelos BirdBlocker BB85, BB125 y BB200 están diseñados para cerrar el espacio existente entre los paneles y la cubierta, evitando que las aves entren debajo de los módulos para refugiarse o construir nidos.

• Aves posándose sobre el borde superior del panel → BB-TopGuard.
• Aves entrando o anidando debajo del panel → BirdBlocker BB85 / BB125 / BB200.

Antes de elegir el producto conviene identificar exactamente dónde se produce el problema.

Características técnicas de BB-TopGuard

Preguntas frecuentes sobre BirdBlocker BB-TopGuard

¿Qué es BB-TopGuard?

BB-TopGuard de BirdBlocker es un sistema antiposado para placas solares. Se instala sobre el borde superior de los paneles fotovoltaicos para dificultar que aves como palomas, gaviotas, cuervos y otras especies utilicen ese punto como lugar habitual de descanso.

¿Qué diferencia hay entre BB-TopGuard Standard y Double?

Standard incorpora varillas verticales para proteger directamente el borde donde se instala. Double añade además varillas inclinadas hacia el espacio situado entre dos filas de paneles enfrentadas. Double se utiliza únicamente en determinadas configuraciones este-oeste y no protege por sí solo el borde del panel opuesto.

¿Qué BB-TopGuard necesito para una instalación orientada al sur?

En instalaciones con filas de paneles inclinadas todas en la misma dirección se utiliza BB-TopGuard Standard sobre el borde superior elevado de cada fila que se quiera proteger.

¿Qué combinación necesito en una instalación este-oeste?

Mide la separación entre los dos bordes superiores enfrentados. Con menos de 8 cm se utiliza Standard + Standard; entre 8 y 15 cm, Double + Standard; y entre 16 y 25 cm, Double + Double. Para separaciones superiores a 25 cm recomendamos estudiar específicamente la instalación.

¿BB-TopGuard Double protege los dos bordes enfrentados?

No. Double protege directamente el borde donde se instala y proyecta sus varillas inclinadas hacia el hueco central. El borde situado enfrente necesita también su propio BB-TopGuard, Standard o Double según la separación existente.

¿Cuántos metros contiene una caja?

Cada caja contiene 30 metros de BB-TopGuard. Cada tira individual mide 1 metro. Standard y Double se venden como versiones independientes.

¿Los clips están incluidos?

No. Los clips se venden por separado. Como referencia, se necesitan aproximadamente 8 clips por metro lineal. Cada bolsa contiene 50 clips y permite cubrir aproximadamente 6 metros.

¿Cuántas bolsas de clips necesito para una caja de 30 metros?

Como cálculo orientativo, 30 metros de BB-TopGuard requieren aproximadamente 240 clips. Al contener cada bolsa 50 unidades, necesitarías aproximadamente 5 bolsas por cada 30 metros. La cantidad exacta puede variar según el panel y las condiciones de instalación.

¿Cómo sé qué clip necesita mi panel solar?

Depende del perfil del marco. En marcos con pestaña plana debes comprobar la profundidad de la pestaña y la altura del marco. En perfiles Box Design debes comprobar la altura —normalmente 30 o 35 mm— y la anchura —8–13 mm o 14–18 mm—. Estas medidas suelen aparecer en la ficha técnica del módulo.

¿Hay que perforar los paneles solares?

No. BB-TopGuard se fija al marco mediante clips y no requiere perforar ni modificar el panel fotovoltaico.

¿BB-TopGuard sirve para evitar nidos debajo de las placas solares?

No es su función. BB-TopGuard evita principalmente el posado sobre el borde superior. Si las aves entran debajo de los módulos para refugiarse o construir nidos, debes utilizar un sistema BirdBlocker BB85, BB125 o BB200 adecuado a la distancia entre el panel y la cubierta.

¿Puede utilizarse contra palomas y gaviotas?

Sí, BB-TopGuard puede utilizarse como barrera física antiposado cuando palomas, gaviotas, cuervos u otras aves utilizan el borde superior de los paneles como posadero. No funciona mediante sonidos específicos de una especie, sino dificultando físicamente el apoyo sobre el borde protegido.

¿Puede utilizarse en parques solares?

Sí. BB-TopGuard Standard está indicado para parques fotovoltaicos sobre suelo y puede instalarse de forma modular a lo largo de las filas de paneles.

¿Puede utilizarse en instalaciones solares flotantes?

Sí. En sistemas solares flotantes se utiliza BB-TopGuard Standard. Para este tipo de proyecto se recomienda una mayor densidad de clips debido al viento y al movimiento de la plataforma.

¿Qué información debo comprobar antes de realizar el pedido?

Comprueba los metros lineales de borde a proteger, la disposición de los paneles, el tipo y dimensiones del marco y, en instalaciones este-oeste, la separación entre los bordes superiores enfrentados. Con estos datos podrás seleccionar correctamente Standard, Double, el número de cajas y los clips necesarios.
